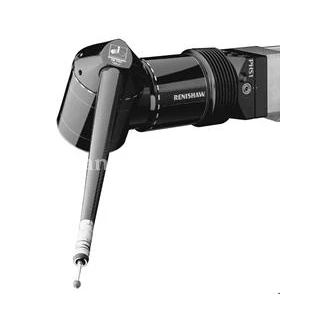

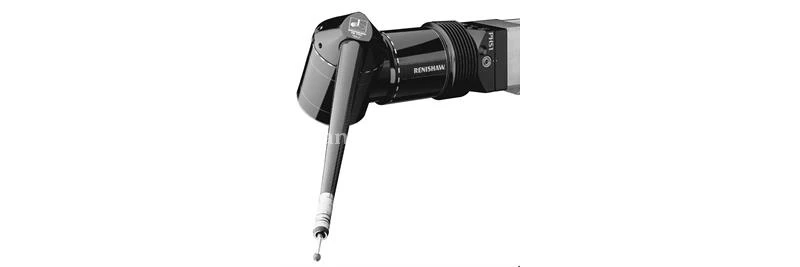

PHS1 головка с сервоприводом RENISHAW
Головка PHS1 предназначена для представляющих сложную задачу измерений параметров кузовов автомобилей перед покраской и грунтовкой, когда требуемая плавность изменения углового положения датчика должна сочетаться с использованием удлинителей очень большой длины.
Поворотно-качающаяся головка PHS1 с сервопозиционированием, обеспечивающим непрерывное движение по двум поворотным осям, позволяет устанавливать датчик практически в любое угловое положение. Фиксация головки PHS1 в необходимом положении выполняется не так, как это имеет место в случае головки PH10 PLUS с изменением углового положения датчика. Эта головка подводится в окрестность заданного углового положения, и после того как измерение произведено, ее положение (оси) фиксируется одновременно с осями КИМ с тем, чтобы получить точные результаты измерения.
Управление головкой PHS1 осуществляется напрямую от интерфейсной платы в контроллере КИМ. В эту головку можно устанавливать различные датчики и автоматически производить их смену. В частности, можно производить измерения с помощью обычных контактных триггерных и контактных сканирующих датчиков, а также оптических измерительных датчиков. Использование сверхдлинных удлинителей позволяет датчикам Renishaw получать доступ к таким элементам измеряемых изделий, которые обычно оказываются недоступными.
Головка имеет встроенный механизм защиты, который в случае столкновения с препятствием посылает на машину сигнал останова и, таким образом, предотвращает возникновение недопустимо больших углов отклонения щупа.

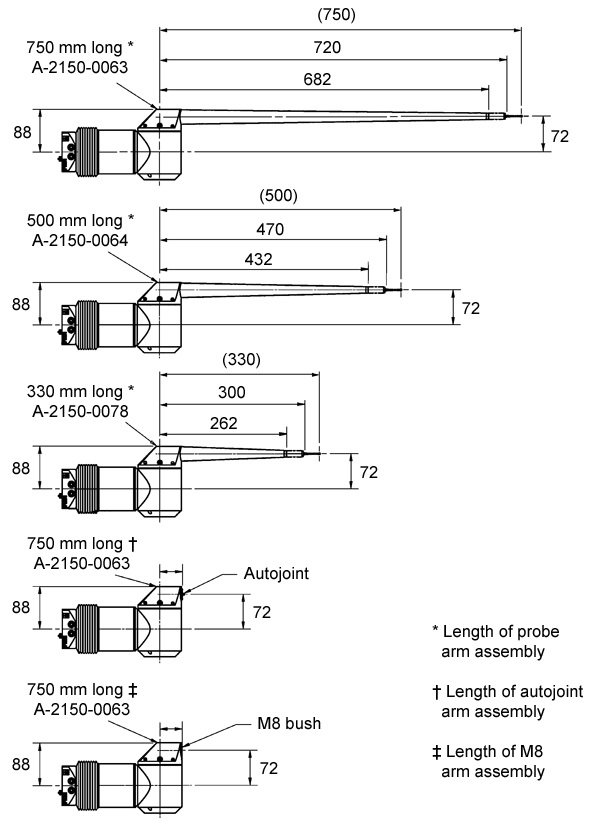

Варианты исполнения
Для системы PHS1 доступны четыре типа датчиков.| HE 750 | Рука со встроенным удлинителем из углеродного волокна и втулкой M8, обеспечивающий длину 750 мм с сенсорным датчиком Renishaw TP20. |
| HE 500 | Рука со встроенным удлинителем из углеродного волокна и втулкой M8, обеспечивающий длину 500 мм с сенсорным датчиком Renishaw TP20. |
| HE 330 | Рука со встроенным удлинителем из углеродного волокна и втулкой M8, обеспечивающий длину 330 мм с сенсорным датчиком Renishaw TP20. |
| HA M | Рука с многожильным адаптером. Подходит для датчиков и удлинителей Renishaw с несколькими проводами. |
| HA 8 | Рука с втулкой M8. |
Патрон с кинематической связью
Кинематический патрон (KM1 или KM2) обеспечивает быструю установку головки на измерительной машине, а также быструю замену на систему PH10 PLUS (с помощью переходника PHA1 или PHA2).
В патроне KM1 предусмотрена проводка через пиноль. Патрон KM2 предусматривает размещение проводки снаружи пиноли КИМ.

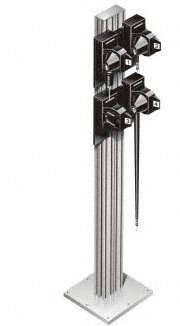

Магазин ACR2 для автоматической смены
Система автоматической смены ACR2 представляет собой систему смены манипулятора для головки PHS1 с сервопозиционированием. Она позволяет производить смену удлинителей датчиков или манипуляторов переходников датчиков для выполнения требуемой задачи.
Блокирование и разблокирование манипуляторов производится головкой при перемещении на самой машине. Головка входит в зацепление с ячейкой магазина, и машина поднимает ячейку вверх, чтобы разблокировать манипулятор, или вниз, чтобы заблокировать его в текущем положении. Для магазина не требуется соединение с источником питания или сигнальные соединители, что очень упрощает установку.
ACR2 поставляется в виде пар ячеек магазина, которые устанавливаются на подходящее крепление, поставляемое изготовителями оборудования (OEM). Система имеет модульную конструкцию, что позволяет использовать любое количество пар ячеек в любом месте на КИМ.
Интерфейсная плата компьютера
Управление головкой PHS1 осуществляется напрямую от интерфейсной платы (для компьютера) в контроллере КИМ. В этой плате выполняется поддержка передачи сигналов связи и состояния между головкой и контроллером КИМ. Данная интерфейсная плата не выполняет обработку сигналов измерительной системы.Питание интерфейсной платы обеспечивается внутренним источником питания ПК с напряжением 5 В. Питание головки PHS1 обеспечивается внутренним источником питания ПК с напряжением 12 В и внешним источником питания 24 В.
| Рабочая температура | от 15°C до 40°C |
| Масса | < 3 кг |
| Допустимая нагрузка | суммарная масса датчика и удлинителя 1 кг |
| Максимальный момент | 2 Н·м |
| Момент механической фрикционной муфты | 3 ±0,5 Н·м |
| Скорость поворота | 150°/с - максимум, 120°/с - обычный режим |
| Угол поворота руки | ось D: ±184° ось E: ±184° |
| Угловое разрешение | 0,2 угл. секунды (эквивалентно 0,1 мкм при радиусе 100 мм) |
| Защита при столкновении | сигнал, минимизирующий вероятность повреждения головки при столкновении (инициируется системой точного базирования, расположенной в специальном модуле внутри головки) |
| Интерфейс головки | интерфейсная плата компьютера |
| Магазинная система для смены | ACR2 |
Для заказов на сумму более 50000 тр. доставка включена в стоимость.
В других случаях рассчитывается исходя из веса отправления и региона доставки.
Возможна доставка любой удобной для заказчика ТК
Сроки доставки от 1 до 3 дней по Центральному региону
По умолчанию мы работаем с двумя курьерскими компаниями:
Major — российская компания, занимающаяся продажей автомобилей и перевозками грузов. Крупнейший, наряду с «Рольфом», автодилер страны.
DPDgroup — международная служба экспресс-доставки. В среднем ежедневно доставляет более 5 миллионов посылок. Работает под торговой марками DPD.
Это наши проверенные партнеры. Однако если вы предпочитаете работать с другой курьерской службой, у нас нет ограничений. Просто сообщите нам об этом. Мы согласуем все условия и отправим заказ с полным комплектом сопутствующей документации.
Как оплатить?
Оплата принимается по безналичному расчету. После согласования заказа мы выставляем счет на оплату. Заказ считается оплаченным после поступления суммы заказа на расчетный счет ООО «Эффективное производство».
Как получить?
География доставки — вся Россия. При перевозке грузы подлежат страхованию. Обычно доставка входит в стоимость продукции.

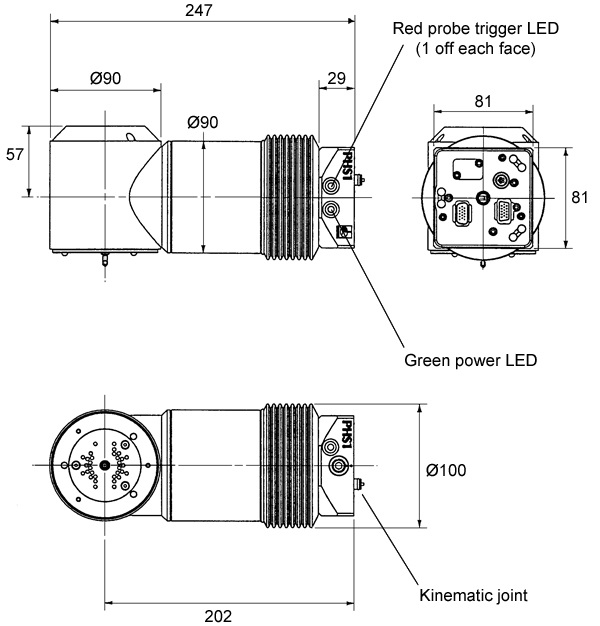

Размеры датчика
